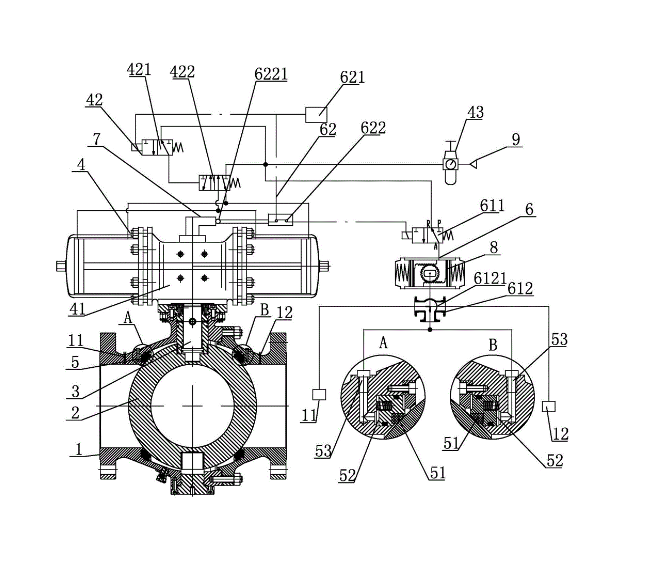

气动球阀结构图及工作原理
时间: 2023-10-30 19:18:45 浏览次数：721
气动球阀是一个90°旋转球阀。气动执行机构(气动头)在气源压力的作用下，通过活塞推动转轴带动阀杆，实现球阀的开关和调节。气动球阀采用气压一般为0.1——1.0MPa，一般配备···
气动球阀是一个90°旋转球阀。气动执行机构(气动头)在气源压力的作用下，通过活塞推动转轴带动阀杆，实现球阀的开关和调节。气动球阀采用气压一般为0.1——1.0MPa，一般配备阀门定位器、过滤器减压阀、电磁阀、限位开关、气动头等部件。根据断电或气压不足，气动球阀的动作返回，气动球阀分为单动和双动球阀两类。
气动球阀工作原理:
气动球阀只需要通过压缩空气进入气动执行器，，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制进口球阀的开关，可根据工况需求装配阀门定位器，从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只票很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。
