止回阀的工作原理图解说明

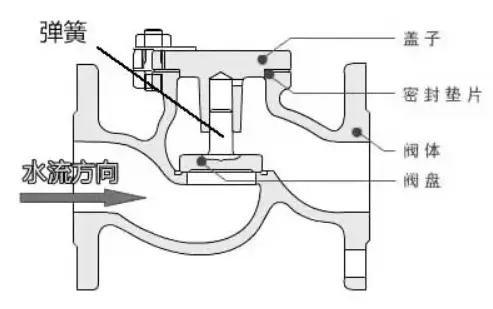

从止回阀的工作原理图中可以看出水流是从止回阀的进口进入，经过阀瓣的挤压后再使水流到出口的过程，止回阀的出口有反向截止水流的作用。止回阀的主要部件有阀盖、密封垫片、阀体、阀瓣、弹簧、阀盘、密封座圈等构成的。从止回阀的水流方向看水流是顺时针进入止回阀的，利用介质的压力作用来控制阀瓣的开启与关闭的过程被称之为止回阀的工作原理。

止回阀的工作原理

在单个朝向运行的流体压力效果下，阀瓣会缓慢开启，当流体反方向运行时，由于流体压力和阀瓣的自动重合，使阀座受到影响导致流体被断开。止回阀是采用介质本身的流动来控制开关的阀瓣，止回阀可以避免介质出现倒流的情况发生，所以也被称之为逆止阀。

止回阀原理是介质按照指定的方向流入，在流动压力超出止回阀的开启压力时，阀瓣在流体的压力作用下会被顶开，进而接通管道介质的流通。反之在管道介质倒向回流时，在流体压力的推动下阀瓣会被压在止回阀的阀体上，这时阀门会关闭，进而切断管道介质的流通。并且倒转的介质压力增大时，阀门的阀瓣就会关闭得越来越紧，这时密封效果比较好，完全解决了介质回流的可能。

以上就是关于止回阀的工作原理图解说明，本文有富山阀门小编整理发布。
