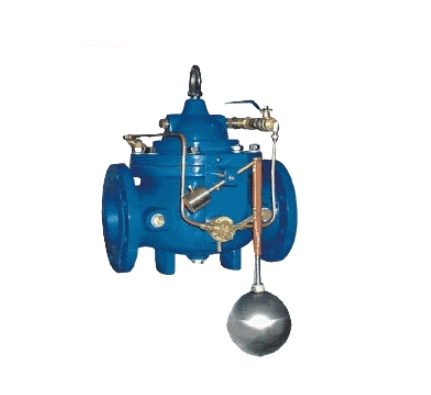

富山阀门100D定水位阀概述:
100D定水位阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制,当液面达到设定高度时阀门通过相关结构将信号传递个水泵,水泵停止贡水;当液面底于设定位置时水泵自动供水。该阀动作平稳,有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠。
富山100D定水位阀工作原理:
当管道从进水端进水使水位达到高水位时,浮球导阀打开进入主阀的控制通道,控制室内的压力增大,使主阀关闭。当水位下降到低水位时,浮球导阀关闭进入主阀的控制通道, 并使控制室与大气相通,控制室内不能形成压力,则进入主阀盘下面的进口压力将主阀托起, 打开主阀盘向水箱或水池大量供水。
富山阀门100D定水位阀外形链接尺寸:
公称通径 (mm) | 尺 寸(mm) | ||
L | H | H1 | |
20 | 150 | 212 | 179 |
25 | 160 | 212 | 179 |
32 | 180 | 212 | 179 |
40 | 200 | 265 | 210 |
50 | 203 | 265 | 210 |
65 | 216 | 310 | 215 |
80 | 241 | 350 | 245 |
100 | 292 | 460 | 305 |
125 | 330 | 520 | 365 |
150 | 356 | 570 | 415 |
200 | 495 | 695 | 510 |
250 | 622 | 780 | 560 |
300 | 698 | 905 | 658 |
350 | 787 | 1025 | 696 |
400 | 914 | 1080 | 735 |
450 | 978 | 1100 | 735 |
